点击图片查看原图

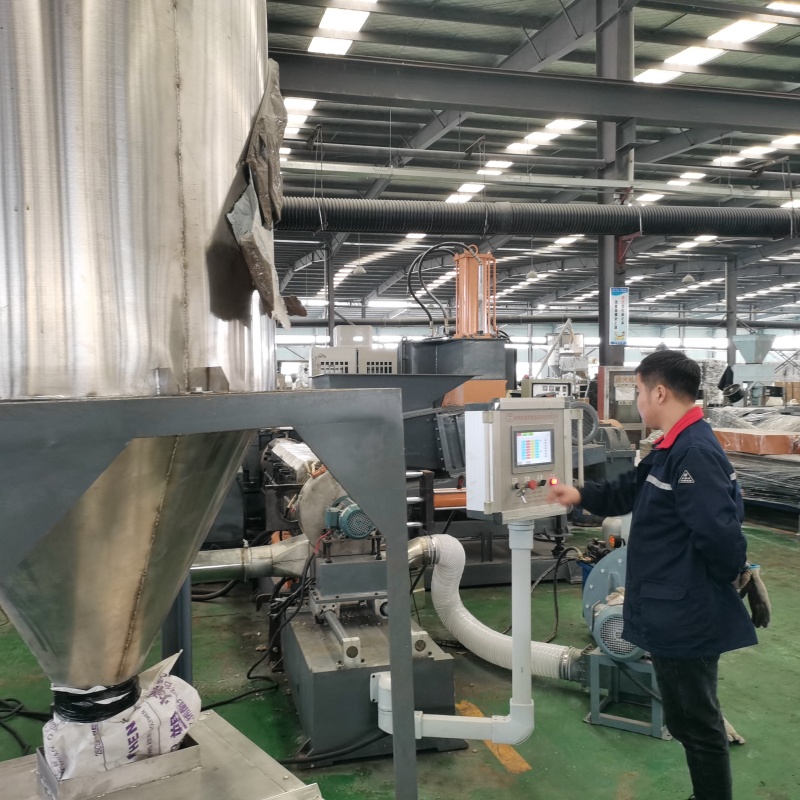

EVA鸡爪料造粒机_EVA鸡爪料造粒机_佳德塑机
以下是EVA鸡爪料造粒机的完整生产流程，结合设备配置与工艺控制要点：
原料预处理
配方设计
以EVA树脂为主料（含量60-80%），添加发泡剂（AC发泡剂）、交联剂（DCP）及填充剂（碳酸钙），需通过80目筛网过筛去除杂质。
密炼混炼
采用110L密炼机，在120-125℃下混炼3-5分钟，使物料塑化至无粉团状，通过自动提升机输送至喂料系统。
挤出造粒
强制喂料
双腕喂料机将密炼后的团状料送入单螺杆挤出机（如150型），螺杆长径比建议28:1，喂料段温度控制在40-50℃。
熔融塑化
机筒分段控温（均化段80-90℃），熔体经液压板式自动换网过滤（过滤网目数80-120目），压力达8-12MPa。
模面热切
采用风冷模面热切机头，粒子通过三级旋风分离器去除粉尘，再经2.5米振动筛分级（粒径Φ2-5mm）。
后处理
干燥包装
粒子经储料仓风干（含水率≤0.1%），自动计量包装（25kg/袋）。
关键参数对比
工艺环节 控制参数 允许误差
密炼温度 120-125℃ ±3℃
挤出压力 机头压力8-12MPa ±0.5MPa
切粒尺寸 Φ2-5mm ±0.2mm
高发泡鸡爪料生产需增加双阶挤出系统，产能可达800-1000kg/h。
